植物照明解决方案——PLS-X系列:通用型非隔离超大功率户外防水电源

作者:

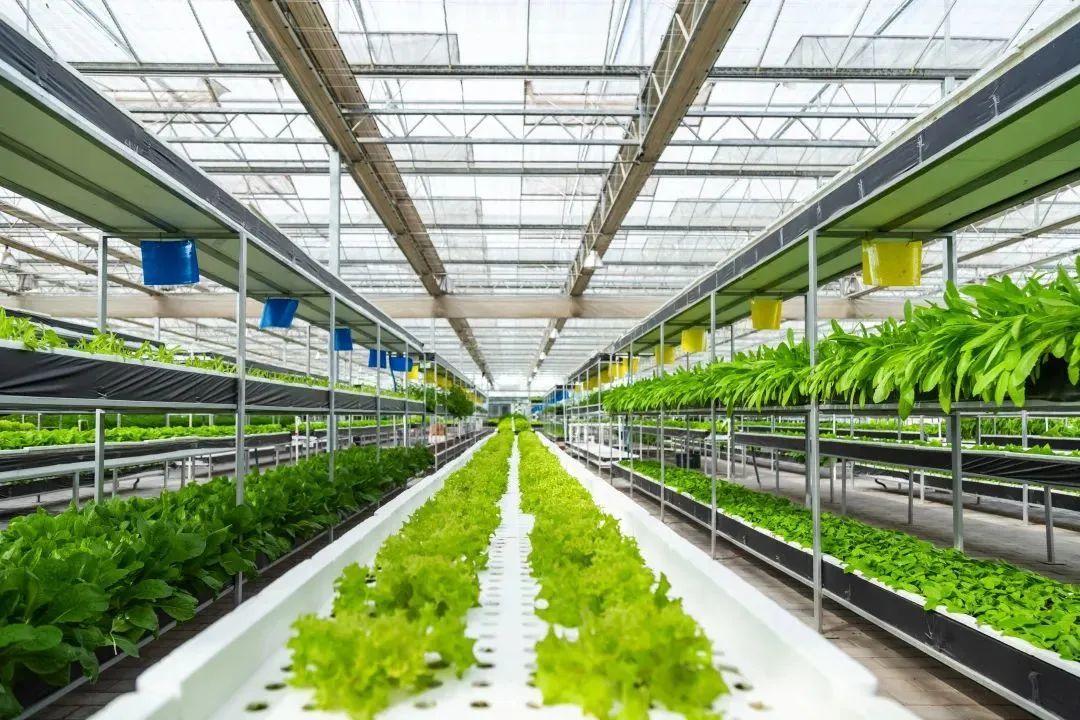

植物的生长发育离不开光的作用,我们知道植物中的叶绿体在光照和酶的作用下可以将水和二氧化碳转化为有机物和氧气,这是整个生态运转的核心公式之一。而光合作用是植物产生有机物生长的主要原理,因此促进植物光合作用是植物照明的核心需求。



影响植物光合作用的核心因素
Plant lighting

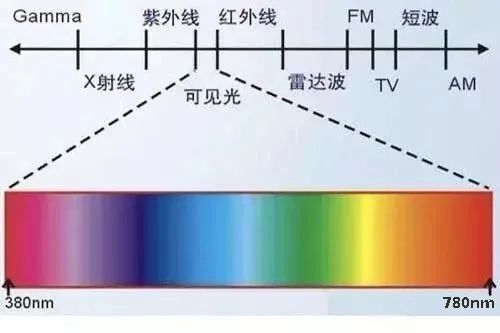

     那么,影响植物照明光合作用的核心因素有两个,第一个因素是光波长,不同的光波长对不同的植物和生长阶段也有不同的促进作用。一般植物照明的光波长需求范围为400-700nm左右,其中400-500nm的蓝光以及610-720nm的红光对植物光合作用的影响最大。所以对于LED植物照明灯具来说,提供不同波长的植物补光照明,是专业植物照明的方向之一。



第二个因素是光合光子通量效率,光合光子通量效率反应的是植物照明灯具从电能转化为促进植物照明光子通量(400-700nm)的效率,是植物照明灯具核心关键参数之一。因此提升植物照明灯具PPE值,是植物照明灯具的持续发展方向。





植物照明解决方案
Plant lighting

     而相较于太阳,人造光源不会随着时间、 季节、天气而改变强度,它不仅能为植物一直提供稳定的光照,还可以促进植物的光能利用率,提高产量。LED驱动电源作为植物照明灯具的重要组成部分,其在效率、调光、智能编程等方面的标准、要求也在不断提高。而非隔离植物照明电源拥有更低的成本、更高的效率,在节约成本、提升光效、减轻植物照明灯具重量等方面有绝对的优势。

     东菱电源全新上市的PLS系列——通用型非隔离超大功率户外防水电源,产品集输出电流可调、正负逻辑调光、寿命预警、软启动、光衰补偿、定时调光等多个功能于一体。拥有差模6KV,共模15KV防雷保护防水等级IP67可使用电脑客户端通过USB接线对离线编程器进行编程,再将编程好的离线编程器,通过编程线连接,对电源进行一键式操作。



新品上市·PLS-X系列

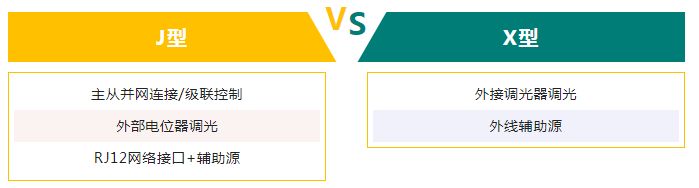

     本次上新的产品型号为PLS系列中的X型12V辅助输出版本,实现智能无线模块的控制功能(如:可接WIFI、蓝牙、ZigBee、涂鸦等无线模块),涵盖400W、500W、680W、800W、960W五个大功率段,全电压输入120-277V,180-260V高输出电压,采用恒功率驱动,恒流输出控制模式,200-260V输出电压范围内功率恒定可调。多种隔离调光控制可选:1-10V,PWM,电阻调光,增强了产品的兼容性,更好地匹配不同厂家控制器,节省客户成本。产品分别通过UL、FCC、CLASS-P、ENEC、CE、CB、SAA等高端认证。





       并且采用东菱最新优化的电路、工艺设计,大大提升产品整体功率密度,保证产品可靠性的同时减少产品结构体积。该产品依次获得三项国家发明专利,分别为《一种BUCK电感串联检测控制电路》、《一种快速开关机PFC保护电路》、《一种低待机功耗电路》

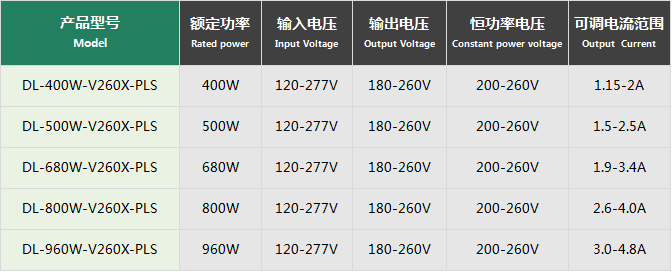

产品型号

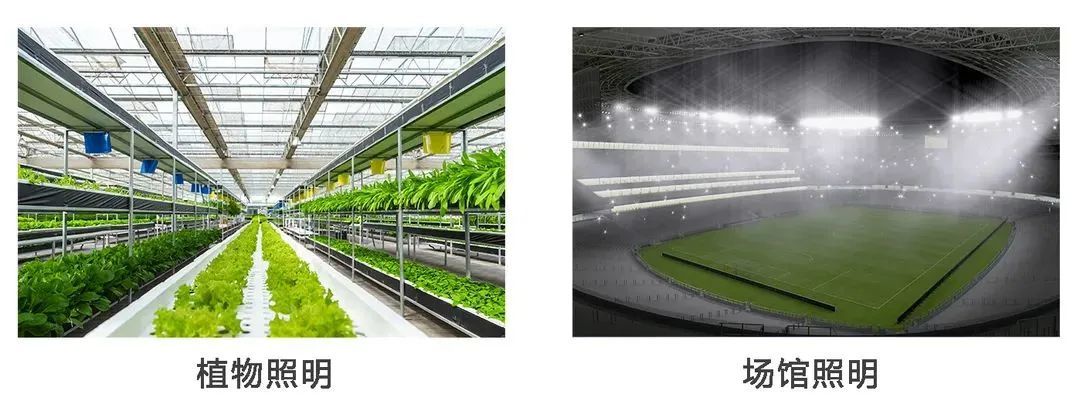

经典应用场景

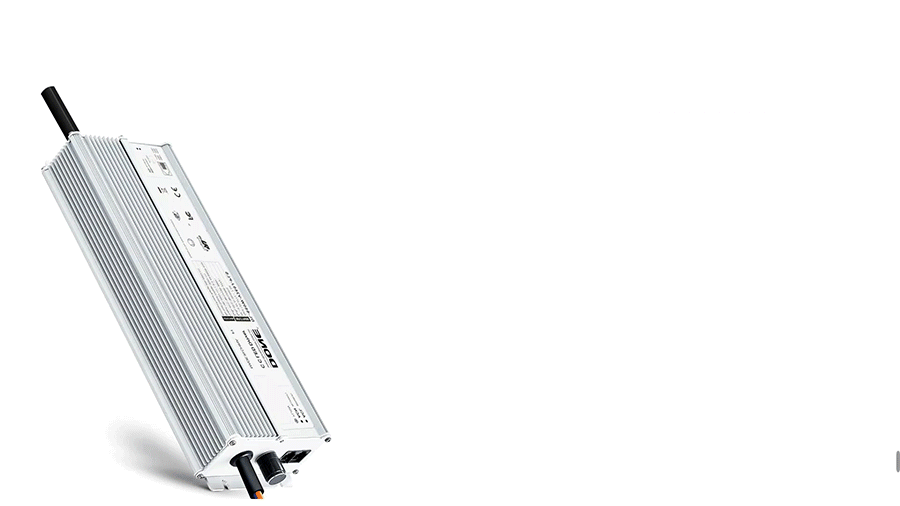

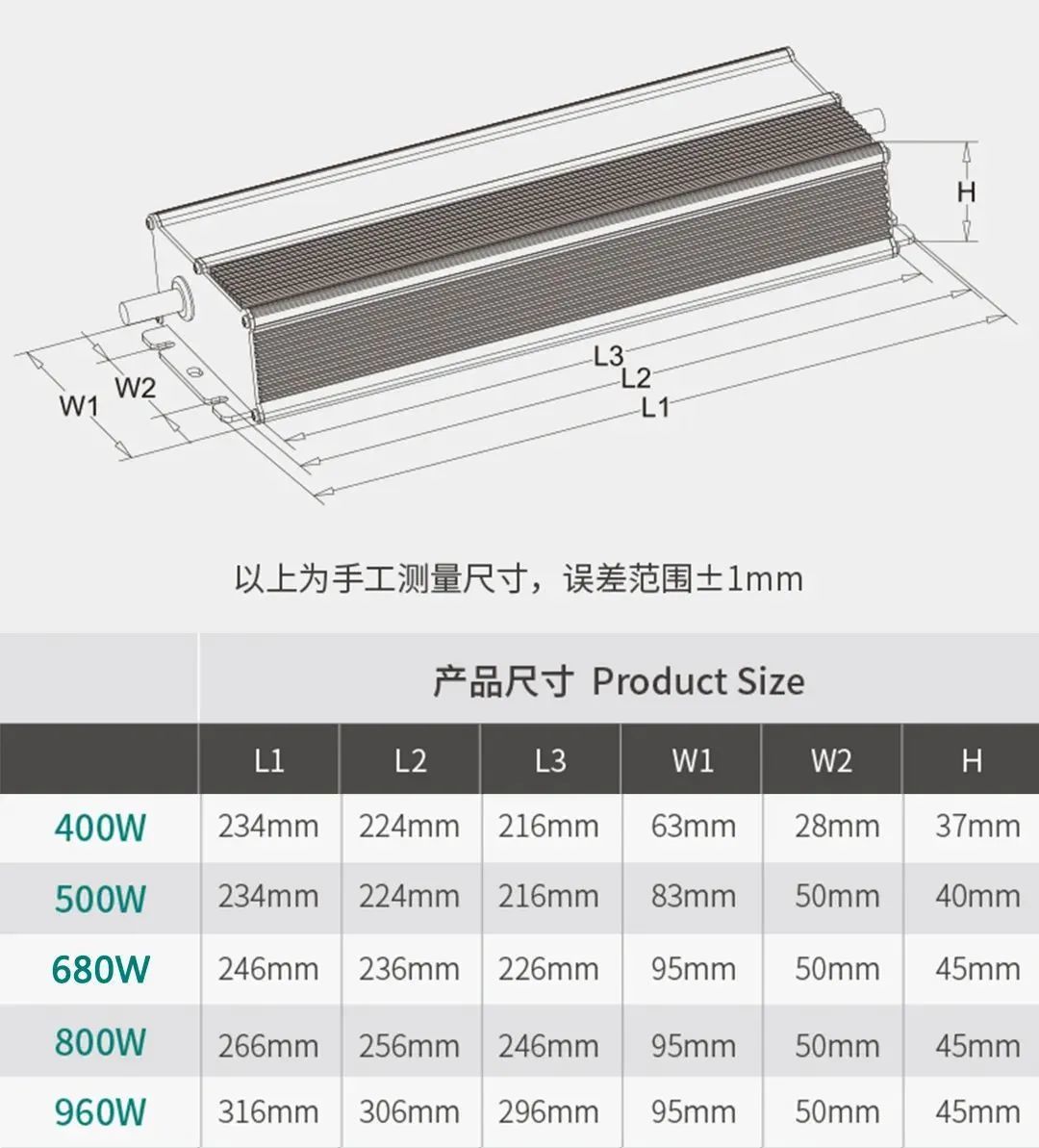

产品尺寸





PLS系列-三项发明专利简介



       一种BUCK电感串联检测控制电路,输入端通过输出端将电能输出给LED灯上;输入端经串联的电感以及MOS管的源极和漏极接地,MOS管的栅极与主控单元连接,用以接收主控单元的PWM信号,当主控单元给MOS管发送PWM信号时,输入端为输出端提供电能,并且电感可进行储存电能,直至PWM信号为零时,电感通过二极管D13进行续流为输出端供电;多个电感的一个引脚共同连接在主控单元的一个引脚上,另外一个引脚接地,当电感进行续流时,主控单元可对多个电感相加后的电压进行检测反馈,直至检测到续流完毕后再次发送PWM信号进行下一个开关周期工作,如此往复以扩充输出功率,实现了低成本小体积,效率从传统架构的93%效率提升至97%的整机效率。

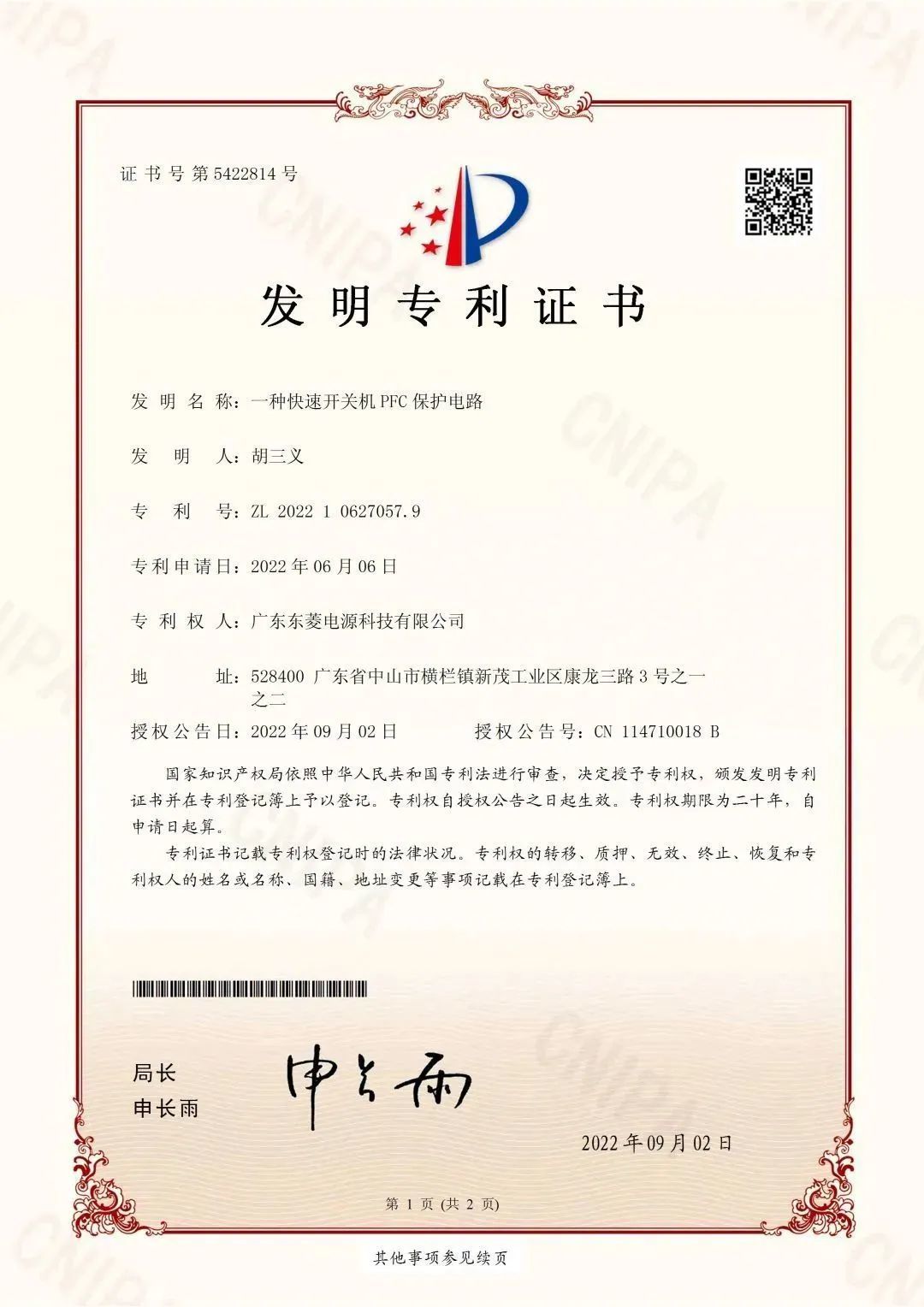

       一种快速开关机PFC保护电路,包括:输入端,输入端通过钳位二极管D1和电阻R1对电容C1进行充电,输入端L通过电阻R2、二极管D2以及电阻R3连接有PFC芯片U4,基于以上电路,还包括如下步骤;开机时,输入端L为电容C1充电,两端产生电压差;二极管D2反向截止,PFC芯片U4开始工作;关机时,电压通过电阻R2快速向输入端L放电,二极管D2导通;导通后,电压通过电阻R3、二极管D2以及电阻R2向输入端L放电,以使PFC芯片U4的VCC端达到供电欠压值状态,下一次开启就是软启动,如此往复上述步骤,从而减少对元件的冲击力,对电路起到很好的保护作用。

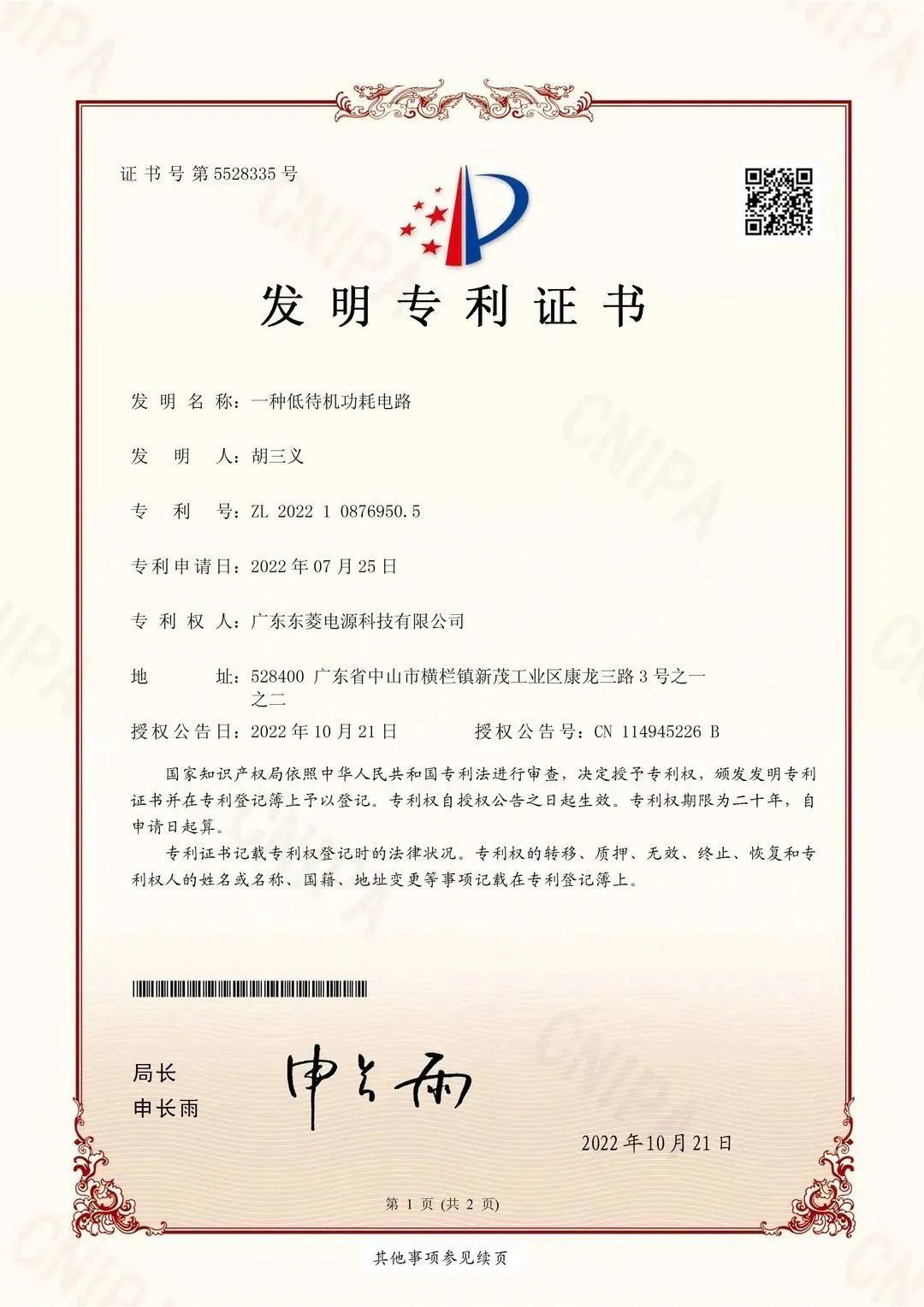

一种低待机功耗电路,包括输入端、继电器K1以及输出端;所述输入端经所述继电器K1与所述输出端连接;其中所述继电器K1的电极端用于接收控制信号以使其闭合;所述继电器K1的控制端连接有主控单元U1,且与所述主控单元U1的VCC端连接;所述主控单元U1的PWM信号引脚连接有MOS管Q1,所述MOS管Q1一端接地,另一端通过二极管D2与所述输出端连接;所述MOS管Q1还通过变压器T1与所述输出端连接,待机状态下本电路的功耗为0.3W,节省了大量能源。
